一． 用途
補償微壓計用于測量非腐蝕性氣體的微小壓力，負壓力及壓力差，也可用來校準其它壓力計，可供實驗室和計量單位使用。
二． 主要技術指標
1． 型號、測量范圍、基本誤差
2．精度等極：一等標準
3．工作環境：溫度20±3℃
|
型 號 |
YJB-1500 |
YJB-2500 |
|
規 格 |
-1500~+1500Pa |
-2500~+2500Pa |
|
最小分度值 |
0.01mm |
0.01mm |
|
基本誤差 |
±0.4Pa |
±0.5Pa |
|
外形尺寸 (D×H) |
230×322mm |
230×422mm |
|
重 量 |
6kg |
9kg |
三． 結構簡述

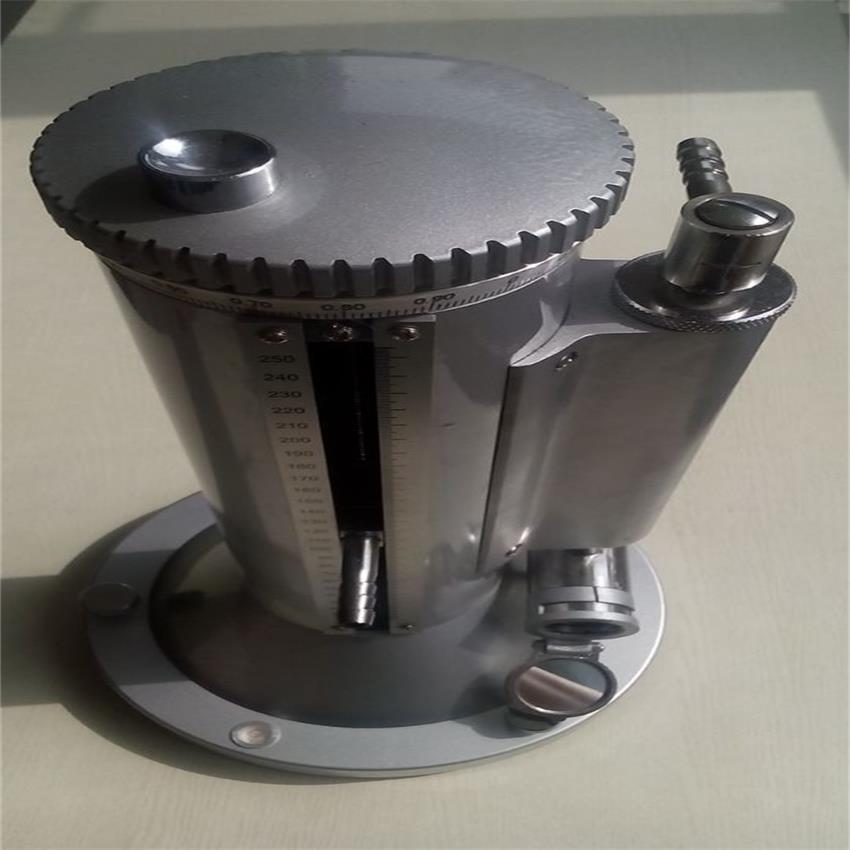

補償微壓計由微調部份,水準觀測部分,反光鏡部分及外殼部分組成。
1.微調部分—由刻有200等分的微調盤,固定在長螺桿上,長螺桿帶動，水匣作上升或下降運動，在水匣靜壓接嘴上裝有示度準塊，示度準塊在度板及字板中間移動來指示出水匣的位移高度。
2．水準觀測部分—在觀測筒內裝有水準頭，以觀測由動壓管受壓力后觀測筒內液面的變化。
3．反光鏡部分—由一個反光鏡固定在鏡殼上，反光鏡面反射觀測筒內的水準頭與液面的接觸情況，使水準頭尖與其倒影的影尖相接表示微壓計讀數調整“基點”
4．外殼部分—由殼體及橫擔支持長螺桿，在殼體上裝有水準泡及調節螺釘，以調節微壓計的螺桿及動壓管的垂直。
四、調整與使用:
1．調整：
（1）微壓計從內包裝箱中取出后，安放在平整的工作臺上，取出塑料套，然后調整調節螺釘，使儀器處在水平（觀察水準器泡的氣泡在黑圓圈中間）
（2）將微調盤與示度塊均調到為“0”點后，往動壓孔內直接灌入蒸餾水，從反光鏡上觀察水準頭與液面近似相接，停止加水，然后緩慢調撥微調盤，使上升下降數次，以便排除連接管內的空氣，經上述過程后，再調動動壓管調節螺母，使完全達到液面與針尖相切要求（經3~5分鐘后能穩定不變）。
2．使用：
（1）如用作標準傳遞時，應按國家計量機構規定的檢驗規程進行。
（2）如用為工作儀器時則：
a．測壓力應將壓力接嘴與微壓計動壓接嘴用橡皮導管連接（保證氣密良好）撥動微調盤，使觀察簡反光鏡面上的水準頭影與倒影影尖相接，此時在度板上讀出數值并在微調盤上讀取數值，二數之和即為儀器示值讀數mm，則被測壓力值由下式確定：
P＝h`g`ρ（1﹣ρ′/ ρ）·10ˉ3
P—被測壓力（Pa）
h—儀器示值讀數（mm）
ρ—檢定溫度下水的密度（Kg/m3）
ρ′ 使用環境溫度下空氣密度（Kg/m3）
g–使用地點重力加速度（m/s2）
b．測負壓力時將負壓力接嘴與微壓計靜壓接嘴用橡皮導管連接，按上項同樣方法讀取示值并計算，即為被測的負壓力。
C．測壓力差值應將被測的正、負壓接嘴與微壓計相應接嘴用橡皮導管聯結，按a項同樣方法讀取示值差并進行計算，即得被測壓力差。
五．維護及注意事項：
一、維護：
（1）微壓計要經常保持清潔，并應細心加經愛護，經使用完畢后應整理清潔，將塑料套蓋好，以灰塵進入液面影響液面與針尖的相切點模糊，造成讀數誤差。
（2）在清除鏡面灰塵時，應使用不損傷鏡面的細軟絨布揩拭。
二、注意事項：
（1）本儀器做密封性檢查時，切不可超過測量上限的壓力，否則會發生儀器卡緊情況。
（2）在旋轉微調盤已快到頂部或底部時，不應再用力旋轉，否則要造成儀器的卡軋現象，影響儀器精度。
（3）在使用時不應有任何震動現象，雖是輕微震動，也能使液面產生波動，影響示值讀數。
（4）在正常使用情況下，不允許旋動各連接部份緊固螺釘。防止發生漏氣現象。
（5）微壓計在不經常使用時，應將蒸餾水放出，并揩拭清潔，罩上塑料套。放入保護木箱中貯放，但貯放室要求室溫在-10℃~＋40℃，相對濕度不超過80﹪，室內空氣中不得有腐蝕性揮發物存在。
六．成套性：
1．補償微壓計 1臺
2．儀器木箱 1只
3．使用說明書 1份
4．合格證、保修卡 1份
|
補償式微壓計鑒定記錄 |
||||||
|
標準表№: |
檢定溫度：20℃（±3℃） |
|||||
|
被檢表№: |
測量范圍：250mm 一等級 |
|||||
|
檢定日期： |
檢定結果： |
|||||
|
示值檢定記錄表 |
||||||
|
標準器示值/mm |
被檢器示值/mm |
|||||
|
150實際壓力 |
250實際壓力 |
正行程 |
偏差值 |
反行程 |
偏差值 |
|
|
0 |
0 |
— |
|
— |
|
|
|
15 |
25 |
〈0.4pa |
|
〈0.4pa |
|
|
|
30 |
50 |
〈0.4pa |
|
〈0.4pa |
|
|
|
45 |
75 |
〈0.4pa |
|
〈0.4pa |
|
|
|
60 |
100 |
〈0.4pa |
|
〈0.4pa |
|
|
|
75 |
125 |
〈0.4pa |
|
〈0.4pa |
|
|
|
90 |
150 |
〈0.4pa |
|
〈0.4pa |
|
|
|
105 |
175 |
〈0.5pa |
|
〈0.5pa |
|
|
|
120 |
200 |
〈0.5pa |
|
〈0.5pa |
|
|
|
135 |
225 |
〈0.5pa |
|
〈0.5pa |
|
|
|
150 |
250 |
〈0.5pa |
|
〈0.5pa |
|
|
|
示值誤差 |
合格 |
本產品根據企業標準進行檢驗達到各項規定要求， |
||||
|
產品合格準出廠。 |
||||||
|
零位對準誤差 |
合格 |
|
||||
|
零點回復誤差 |
合格 |
檢驗科<章> |
||||
|
工作介質 |
蒸餾水 |
【本證書提供的結果僅對本次被檢器具有效】 |
||||
