傾斜式微壓差計YYX-130A
傾斜式微壓差計YYX-130A產品介紹：
一、用途
YYX-130A(原TH-130的改進型)型傾斜式微壓計，用于測量各類氣體的正負微壓和壓差。測量范圍從0--1250Pa、共有九種規格供選擇。是一種經典的，價廉物美的測量微壓儀器。廣泛用于焦爐，各式工業窯爐，采暖通風，環境檢測，科研教育等領域。
儀器的特點是：1，工作穩定可靠。沒有復雜易損元器件，不用動力，不用機械傳動，根據液體靜力學原理完成測量工作。幾乎沒有故障；2，準確度高。選用了加長加粗的派萊克斯型玻璃刻度管，經過特殊工藝制作，刻度清晰，工作液流動十分靈敏，可以保證1％的精度，當選用0--100Pa量程時，分辨率可達1Pa；3，可以在現場直接讀數，不必加乘系數換算，因為備有九種規格量程供選擇；4，安裝方便。本儀器為吊掛式，掛在墻上或設備上，校平即可。如果需要放在臺桌上或者用于經常移動的測點，則可自制一木質小架子，將儀器掛上，即可作為座式使用。
二、工作原理和結構
1、工作原理(圖一)
(圖一)
本儀器根據液體靜力學原理，利用液柱高度差來測量氣體的壓力。其結構是一個體積較大的盒狀正壓容器和一根細長的玻璃斜管負壓容器相連。盒內盛液體，與正壓相通。斜管的一端接負壓，在外力的作用下，盒內液體流向斜管，由于盒內液體水平面積比斜管截面積大得很多。因而盒內液面只要有微小的下降，則斜管液柱要上升很多，利用斜管這一放大原理，可以準確地測量氣體的微小壓力。
本儀器已將壓力單位換算成Pa，故謝管刻度讀數均為Pa。
本儀器斜管角度可以充分調節，故可進行多量程測量。
儀器結構見圖二、圖三。

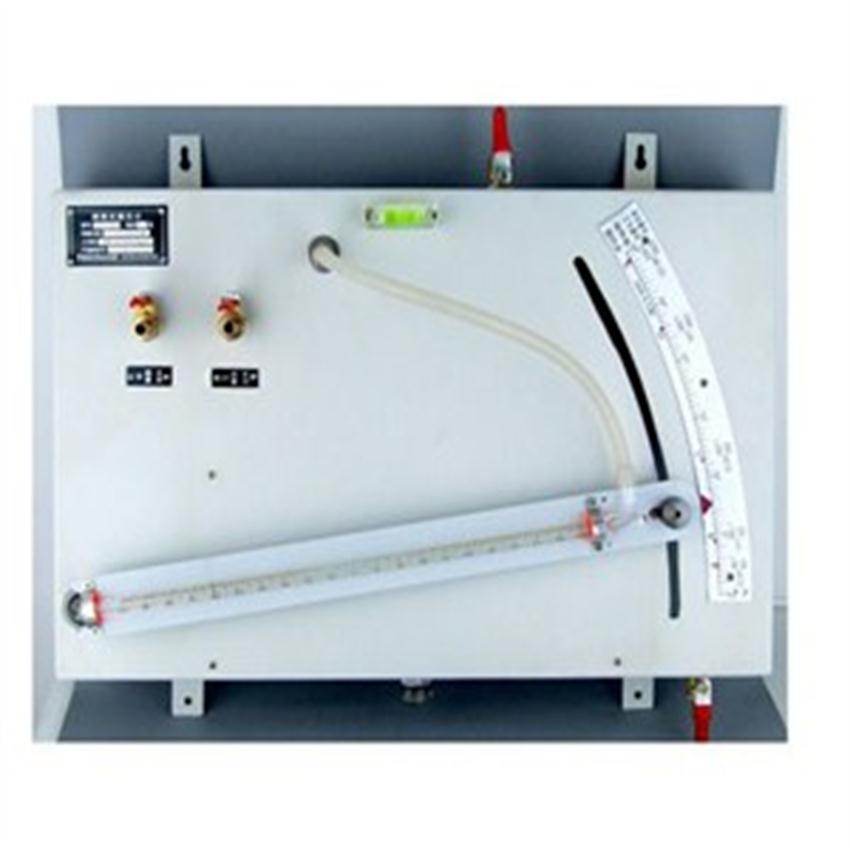

正面示意圖(圖二)

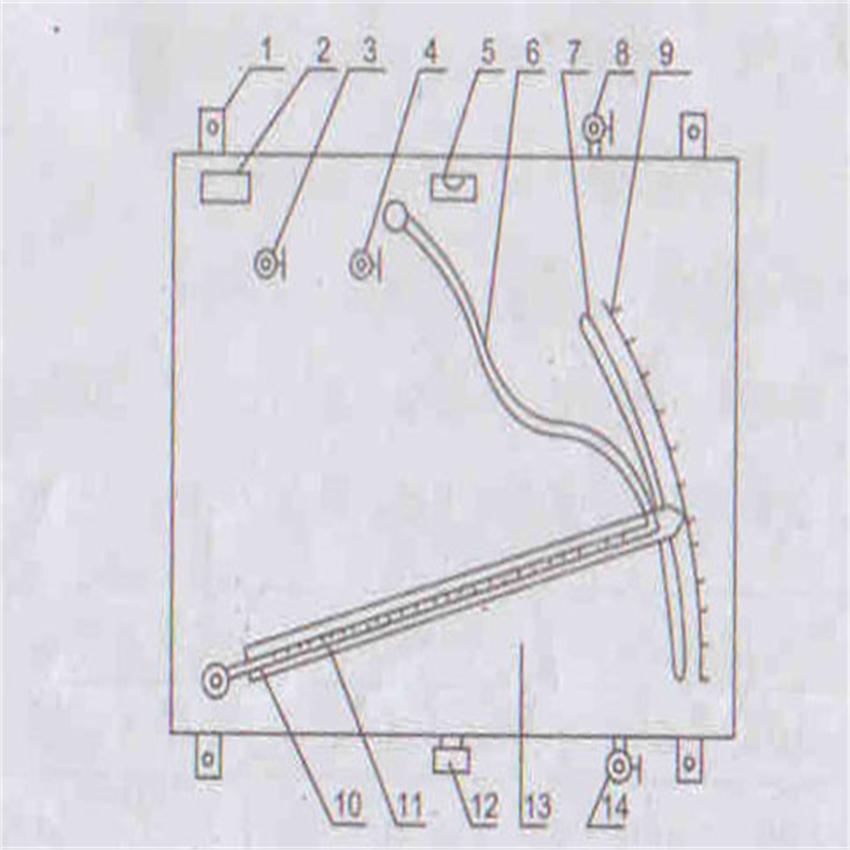

1、 吊掛控板(4只)2、標牌3、正壓閥4、負壓閥 5、水準 6、連接膠管7、弧形槽
8、加液閥 9弧形刻度板 10、指針板 11、玻璃斜管 12、調零螺母 13、機殼 14、放液閥 15、連接膠管16、調零螺桿 17、正壓容器
三、技術規格
1、測量范圍 1~±1250Pa
2、精度等級 1級
3、改變傾斜角度，選用相對應的測量管，可測如下量程。
|
測 量 范 圍
|
傾 斜 角 度
|
分 辨 率
|
|
100
|
A
|
1
|
|
200，±100
|
B
|
2
|
|
500，±250
|
C
|
5
|
|
1000，±500
|
D
|
10
|
|
1250
|
E
|
12.5
|
增加 +50---- -250Pa
4、工作液：酒精20℃時，γ=0.81克/厘米3
5、儀表外形主要尺寸 480×390×120(長×寬×厚MM
6、儀表重量 3.2公斤
7、儀表的附件
①使用說明書一份
②出廠合格證一份
③加工作液尖咀瓶一只
④吹除氣泡膠管一根
⑤閥門封口塑料套3只
四、儀器的安裝和使用
1、本儀器為垂直吊掛式安裝。安裝的高度要便于觀測儀表的讀數，并在水平位置時固定。從測量點到儀表的距離，連接管的長度不宜超過3米。儀表本能安裝于有振動和顛簸的場合，如果必須安裝，一定要裝設減震設備。
本儀器所有閥門接口外徑為8mm，須選用與之配套的連接膠管。
2、 注入酒精，打開注入閥門，用尖咀緩緩注入。數量約在100-150毫升左右。注好后關上閥門，罩上塑料套子，以免灰塵進入。
3、 調0以及除去管內空氣。竟斜管指向最高壓力點位上，調節酒精到0點，向正壓閥門內輕輕吹入空氣，使液柱上升到最高，讓其中的氣泡溢出，如此反復多次，知道沒有氣泡為止，這時的0點，才是真正的0點。
4、 測壓。將斜管固定在適當量程上。如測正壓，將軟管接至正壓閥口，另一端接至被測點，負壓閥通大氣，其液柱數即為正壓數。如測負壓就將負壓閥接至被測點，正壓閥通大氣。如測兩點壓差，將正壓閥和負壓閥分別用軟管與測點的高低壓端相連。所指刻度即為壓差。
5、 讀數。本廠備有八種刻度測量管，用戶可根據需要選取一種。
0-100，200，500，1000，1250，±100，±250，±500(Pa)。測出的數，可直接讀出，十分方便。如果用戶需要設定其它量程，可在此管的基礎上，乘以修正系數即可。
本儀器出廠時，均已調好，并用紅漆表明各量程點位。使用時，將指針指定在所需量程的紅點上。
6、 使用時注意事項
①向正壓容器注入酒精時，數量要適當。太多太少都會影響調節。如正壓盒在最低位，酒精仍上升不到0點，說明太少，應添加酒精。反之，則酒精過多。
②儀器所有連接處，包括膠管、閥門都必須緊密，不能漏氣。經常檢查膠管有無松弛、彎折、老化等現象，并及時處理，保持儀器的氣密性。否則，會嚴重影響儀器的精度，甚至使儀器無法工作。

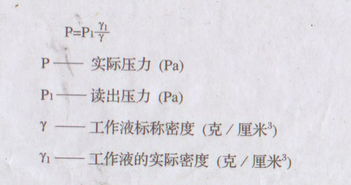

③注入微壓計的酒精應與儀器標明的酒精的密度(γ=0.08)相符，若不相同，則應根據下式進行換算。
④儀器不使用時，可將正負壓閥門關閉，以免酒精揮發。并將所有口部外露的閥門都要加上塑料套，封住口部，嚴防灰塵進入。
歡迎用戶反饋使用信息，一經采納，本廠將酌情給予獎勵。
