一：概述
紫外線包括 UVA 波段(320nm-420nm),UVB 波段（280nm-320nm）和 UVC 波段（200nm-280nm）。UVA 波段主要用于光固化,光刻曝光,紫外光源,集成電路光刻等行業；UVC 波段，又稱為短波滅菌紫外線。紫外線殺菌燈發出的就是 UVC 短波紫外線。
此款紫外輻照計是一款可測試 UVA,UVB,UVC 各種波段紫外輻射照度的多通道紫外輻射照度計,可用于污水處理殺菌燈檢測,電焊弧光檢測,紫外老化實驗箱檢測等。采用數字探頭，插拔式設計，儀器智能判斷探頭的型號。同時可以支持不同的紫外探頭。
XYZD2040多探頭紫外輻照計，采用數字探頭，插拔式設計，儀器智能判斷探頭的型號。目前SDR2040根據不同行業測量需求，提供了4種探頭供選擇，選擇兩種或兩種以上的探頭時，量程需選擇一致！如下圖：
型號規格
|
探頭型號 |
波段范圍 |
量程（可選） |
應用范圍 |
|
S395 （UVV） |
340nm-420nm λP：395nm |
0.01- 2000 mW/cm2 0.1- 20000 mW/cm2 |
該儀器適用于LED點光源，面光源，LDE固化燈以及大規模集成電路光刻等領域的紫外輻照度測量工作 |
|
S365 (UVA) |
320nm-400nm λP：365nm |
0.01- 2000 mW/cm2 0.1 - 20000 mW/cm2 |
適用于UV 紫外線干燥機、曝光機、傳送帶、UV 燈、UV 固化機等設備的UV 能量和強度檢測 |
|
S297 (UVB) |
280nm-330nm λP：297nm |
0.01 - 2000 mW/cm2 0.1 - 20000 mW/cm2 |
適用于UVB波段檢測，UVB紫外線燈主要以297nm，311nm為多，一般作為理療燈應用在皮膚病治療方面 |
|
S254 （UVC） |
230nm-280nm λP：254nm |
0.01 - 2000 mW/cm2 0.1 - 20000 mW/cm2 |
適用于殺菌、消毒柜、紫外光源、水處理、醫療、鞋廠、育種等領域的紫外輻照度測量工作。 |
二、特點
1.光譜及角度特性經嚴格校正，穩定性好
2.采用微電腦技術，精度高，功耗低
3.數字液晶顯示，帶背光
4.探頭與主機分離設計，方便更換不同探頭
5.記憶功能，可循環存儲 10 組數據
6.數字保持功能，Hold 鍵，鎖定數據，方便記錄對比
7.自動關機功能節省電量
8.儀器內置可充電式鋰離子電池
9. 自帶 USB 線充電，可直接連接電腦 USB 接口充電
三、主要技術指標
* 電源:1000mAH 鋰離子電池
* 外形尺寸: 主機:長 156*寬 75*高 22mm(毫米)
探頭:長 32*寬 36*高 14mm(毫米)
* 感光孔徑: ￠8mm
* 標準線:線長 1 米,加長須定制
* 取樣時間:約 0.5 秒
* 數據記錄:循環記錄 10 組數據
* 重量: 350 克
* 使用溫度: 主機:-20 至 60°C(攝氏度)
探頭: -20 至 100°C(攝氏度)
* 承受溫度:120°C(攝氏度)條件下持續照射不超過 20 秒
四、儀器結構

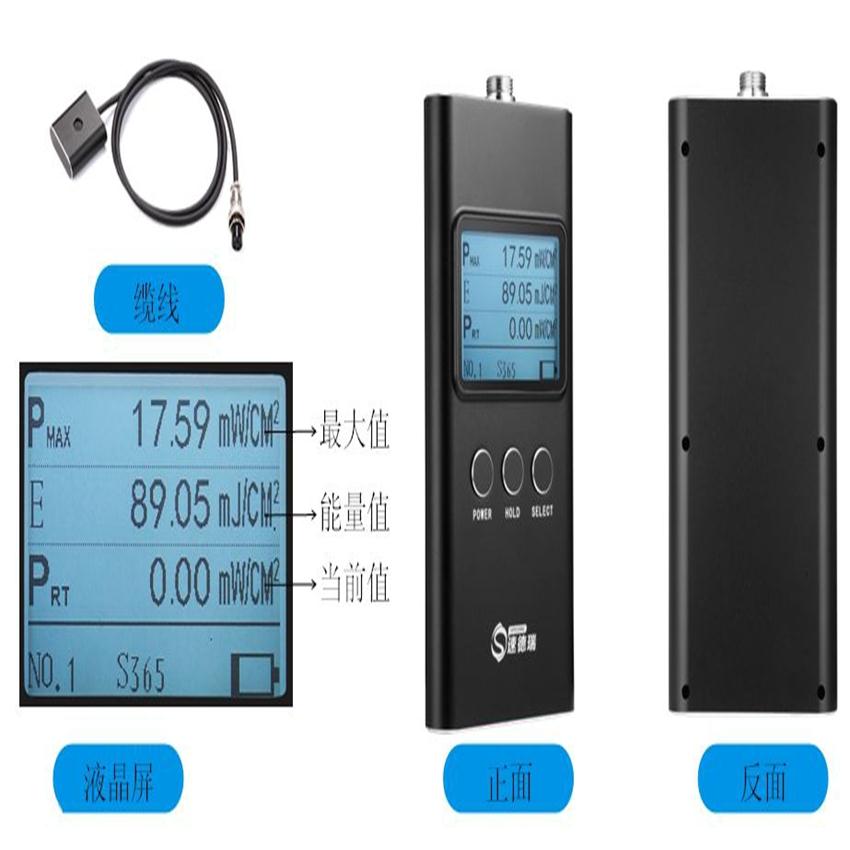

XYZD2040紫外輻照計由主機和 感光探頭兩部分組成，二者通過纜線用航天插頭連接。主機上有電源開關和功能按鍵以及充電接口，通過充電接口可以給本機提供冗余供電。
五、儀器操作
1. 使用本儀器進行測量時，請先將探頭連接主機；
2. 開機：按下 POWER 鍵開機，進入系統顯示品牌 LOGO 和探頭型號序列號之后液晶屏上會顯示數字，這時就可以進行測試了；
3. 測試：將感應探頭的感應孔朝向需要檢測的紫外光源，在檢測時要注意數值的高低與儀器標準無關，與紫外線的分布和功率有關；
4. 數據保持：儀器液晶顯示屏上會顯示三組數據，Pmax 最大值，E 能量值，Prt當前值，如果操作者要記錄當前某一時刻的值，只需按一下 HOLD 鍵，數據就會鎖定并存儲下來；
5. 再按 HOLD 鍵可繼續進行下一組數據測試，共循環保存記錄 10 組數據；
6. 長按 HOLD 鍵數字清零；
7. 按 SELECT 鍵可讀取保存的 10 組數據，長按 SELECT 清零所有數據；
8. 液晶背光：當儀器不測試或不按動銨鍵 10 秒，儀器背光取消，進入省電模式，按任一鍵可點亮屏幕；測試時儀器會自動點亮屏幕；
9. 關機：當儀器無操作狀態 3 分鐘儀器會自動關機；按 POWER 鍵儀器會關機；關機后請將儀器放入專用便攜箱內，妥善保管。
六、紫外輻照計 SDR2040 使用場合
七、儀器維護
⊙ 校驗周期：建議校驗周期為一年；
⊙ 儀器探頭背部自帶磁鐵，可以吸附在鐵板上，方便固定。
⊙ 儀器使用時應保持儀器的清潔，并且注意探頭要輕拿輕放，避免強烈振動，以保證測量結果的準確性；
⊙ 避免與腐蝕性物品接觸、遠離高溫高濕的環境。
⊙ 切勿將標配感光探頭以外的任何物體接入儀器主機插口，以免造成儀器的永久性損壞；

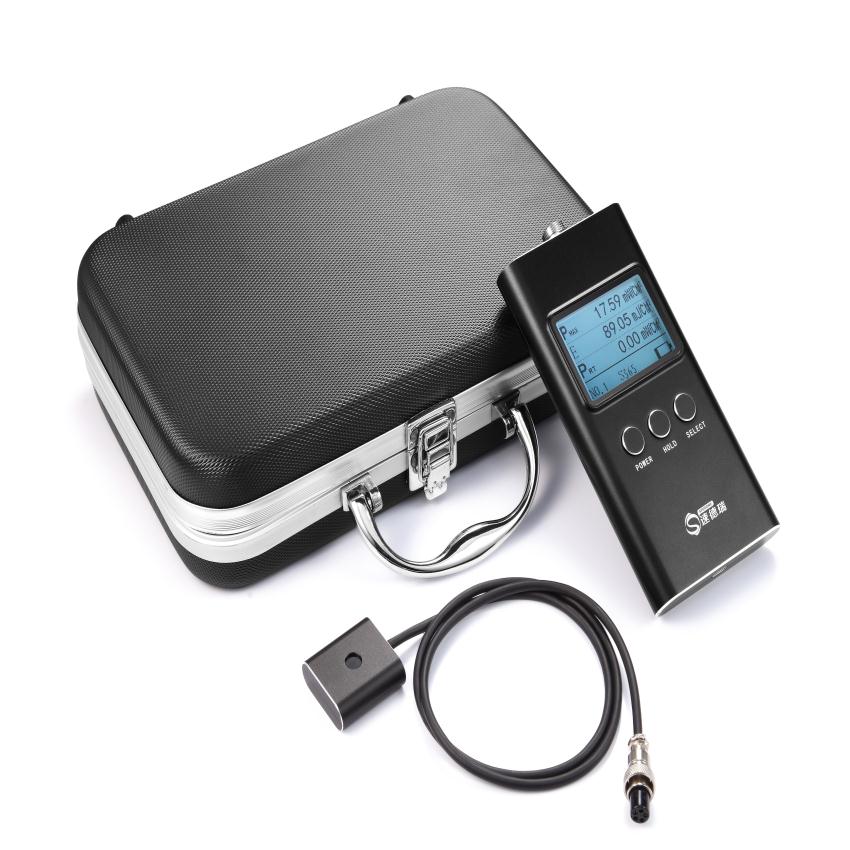

八、裝箱清單
|
序號 |
品名 |
數量 |
備注 |
|
1 |
儀器主機 |
1 |
|
|
2 |
感應探頭 |
1 |
|
|
3 |
USB 充電線 |
1 |
|
|
4 |
說明書 |
1 |
|
|
5 |
合格證 |
1 |
|
|
6 |
保修卡 |
1 |
|
|
7 |
便攜箱 |
1 |
|
