一、介紹
在科研,生產,教學,環境保護以及凈化室,礦井通風,能源管理部門,常用皮托管測量管道風速,爐窖煙道內的氣流速度,經過換算來確定流量,有可靠的理論根據,使用方便,準確,是一種經典的廣泛的測量方法。此外,它還可用來測量流體的壓力。
二.技術參數
L型系數:0.99~1.01之間
S型系數:0.81~0.86之間
1.流體流速范圍:0.2-5米/秒
2.氣體測速范圍:2-70米/秒
3. 托柄長度:0.1-3米
4. 感應頭直徑:4mm-12mm
三 . 結構:
標準皮托管用兩根不同內徑管子同心套接而成,內管通直端尾接頭是全壓管,外管通側接頭是靜壓管.
L型皮托管是用兩根不同直徑不銹鋼管子同心套接而成,內管通直端尾街頭時全壓管,外管通側接頭靜壓管。指向桿和測桿頭部方向一致,使用時可確定方向,使測頭對準來流方向。

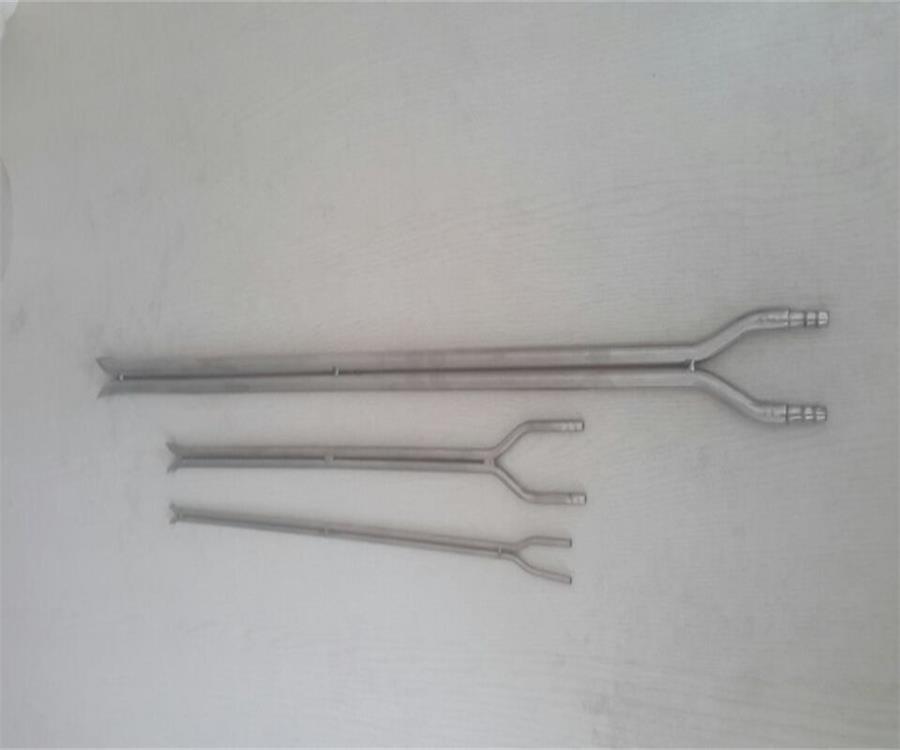

S型皮托管用二支同徑管焊接而成,面對氣流為全壓端,背對氣流為靜壓端,并在接頭處標有系數號及靜壓接頭標記號,使用時不能接錯。側面指向桿與測頭方向一致,使用時可確定方向,保證測頭對準來流方向。
四.規格
產品名稱 |
型號 |
材質 |
規 格 |
型號 |
S型防堵皮托管 |
S型 |
304材質 |
φ08×500mm |
APS-08-500 |
S型防堵皮托管 |
S型 |
304材質 |
φ10×1000mm |
APS-10-1000 |
S型防堵皮托管 |
S型 |
304材質 |
φ12×1200mm |
APS-12-1200 |
S型防堵皮托管 |
S型 |
304材質 |
φ14×1500mm |
APS-14-1500 |
五.正確使用
1.要正確選擇測量點斷面,確保測點在氣流流動平穩的直管段。為此,測量斷面離來流方向的彎頭、閥門、變徑異形管等局部構件要大于4倍管道直徑。離下游方向的局部彎頭、變徑結構應大于2倍管道直徑。
2. 皮托管測量的直徑規格選擇原則是與被測管道直徑比,不大于0.02。以免產生干擾,使誤差增大。測量時不要讓皮托管靠近管壁。
L型標準皮托管測量時應當將全壓孔對準氣流方向,以指向桿指示,靜壓在氣流的垂直方向上。測量點插入孔應避免漏風,可防止該斷面上氣流干擾。
S型防堵皮托管測量時應當將全壓孔對準氣流方向,靜壓孔背對著氣流方向按管道測量技術規范,合理選擇測量斷面的測點。用皮托管只能測得管道斷面上某一點的流速,但計算流量時要用平均流速,由于斷面流量分布不均勻,因此該斷面上應多測幾點,以求取平均值。測點按煙道(管道)測量法規定,按“對數一線性”法劃分,也可按常用的等分面積來劃分。
3.每根皮托管靜壓接頭處敲有標記號。標定系數及鑒定單應長期保存,以供計算。
4.配上本公司的皮托管風速計XYFS-01,數字風速風壓儀XY-1000,可直讀風壓、風速。
5.特別推薦中文壓力風速風量儀XYF-D-03中文液晶顯示、智能風速風壓風量儀XY1000-1F全中文菜單式操作可輸入皮脫管系數、空氣密度、風口面積。壓力、風速、風量值直讀。
