在科研、生產、教學、環境保護以及凈化室、礦井通風、能源管理部門，常用皮托管測量管道風速、爐窯煙道內的氣流速度，經過換算來確定流量，也可測量管道內的水流速度。用皮托管測速和確定流量，有可靠的理論根據，使用方便、準確，是一種經典的廣泛的測量方法。此外，它還可用來測量流體的壓力。
主要技術參數：
L型皮托管系數0.99-1.01之間，S型皮托管數0.81-0.86之間。
測量空氣流速不超過40m/s，測量水流速度不超過25m/s
| AFP系列皮托管 | ||||
| 項目和型號 | AFP-8A | AFP-8B | AFP-6A | AFP-6B |
| 外形尺寸（外徑D×測頭長L×支架H）（mm） | 8×144×430 | 8×144×600 | 6×108×430 | 6×72×250 |
| 校正系數 | 0.990～1.000 | 0.99～1.000 | 0.99～1.000 | 0.9～1.000 |
| 測量范圍（m/s） | 0～30 | 0～30 | 0～30 | 0～30 |
| 工作溫度（℃） | -5～+40 | -5～+40 | -5～+40 | -5～+40 |
| 重量 | 0.15 | 0.22 | 0.12 | 0.07 |
| 使用地點 | 測礦山通風網路中風速、風阻。主扇風速、局扇風機鑒定及風表校驗風筒中使用。 | 用于大直徑風筒中 | 局扇風機鑒定井下風筒或風表校驗風筒中使用 | 測瓦斯抽放管道中或較細管道中流量用 |
1. 要正確選擇測量點斷面，確保測點在氣流流動平穩的直管段。為此，測量斷面離來流方向的彎頭、閥門、變徑異形管等局部構件要大于4倍管道直徑。離下游方向的局部彎頭、變徑結構應大于2倍管道直徑。
2. 皮托管的直徑規格選擇原則是與被測管道直徑比，不大于0.02。以免產生干擾，使誤差增大。測量時不要讓皮托管靠近管壁。
3. 測量時應當將全壓孔對準氣流方向，以指向桿指示。測量點插入孔處應避免漏風，防止該斷面上氣流干擾。按管道測量技術規范，應合理選擇測量斷面的測點。
皮托管只能測得管道斷面上某一點的流速，但計算流量時要用平均流速，由于斷面流量分布不均勻，因此該斷面上應多測幾點，以求取平均值。
4.測點按煙道（管道）測量法規定，按“對數一線性”法劃分，也可按常用的等分面積來劃分。5．S型皮托管靜壓接頭處敲有標記號碼，并在鑒定單上注明皮托管系數。鑒定單應長期保存，以供計算。
保養1.使用中可能造成管子彎曲。在使用前檢查一次，明顯撓曲預先校直，錐頭損傷則不能再使用。
2．在含塵管道中使用后，管內可能有積塵或水汽。應在使用后用吹氣方法吹凈后盛盒。或在使用前測試一下暢通性。使用后及時清潔內外管，以保證長期良好狀態。
3．小靜壓孔經常檢查，勿使雜質堵塞小孔，造成壓力不通。
4．標準皮托管檢定周期為五年。

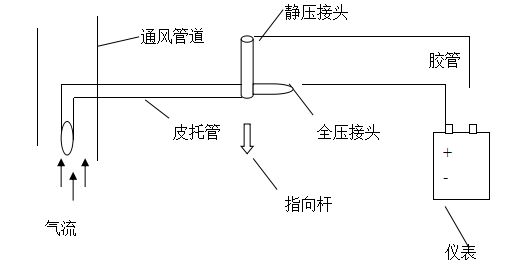

皮托管與儀器按下圖連接，用伯努利方程可計算流體中某一點流速V。
