一、簡介

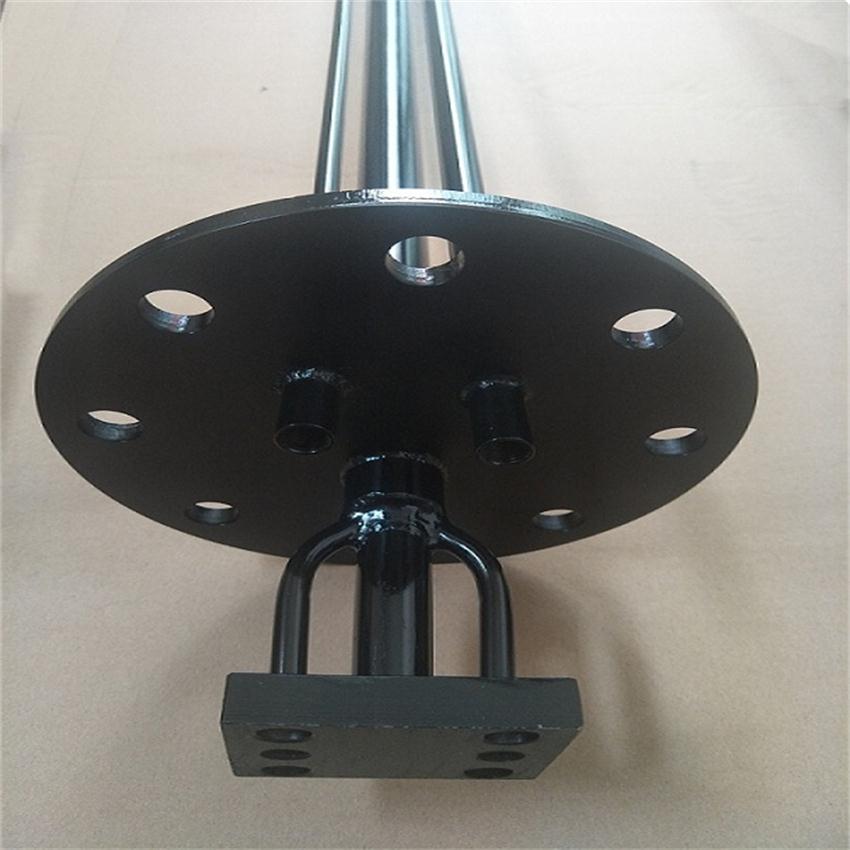

防腐溫壓流一體式皮托管（溫壓流監測儀探桿）由流速管，壓力管，溫度管組成，是專門針對煙氣排放監測的高塵，高溫，和高腐蝕環境而設計的溫壓流一體式皮托管，配上儀器儀表適用于管道流速，差壓，流量和溫度的監測，
二、應用場合
適用于各種鍋爐、窯爐煙道及礦井排風管道，煙氣在線監測，特別是高溫和多粉塵空氣管道的流速、壓力、流量和溫度的測量
三、特點
‧一體式設計，安裝方便，減少外部干擾對測量值的影響
‧法蘭式安裝，簡單方便
‧帶K型熱電偶溫度補償,
‧搭配壓差計或壓差變送器或煙氣在線監測儀等儀器儀表測量流速，壓力，流量和溫度
‧使用溫度:0~1000℃;
‧ 測量范圍：0-45m/s
‧管徑:6-12mm,
‧長度:500~3000mm;（可以定做）
‧系數0.82-0.84;
‧材質:不銹鋼;
具體規格根據現場情況而訂制，參考規格如下：
|
規格
|
參數
|
|
XYPT-8x1000mm
|
法蘭：DN100
差壓接頭：1/4內螺紋；
壓力管：M20X0.8，L=500mm;
溫度管：6或8mm，1-800mm
|
|
XYPT-8x1200mm
|
法蘭：DN100
差壓接頭：1/4內螺紋；
壓力管：M20X0.8，L=600mm;
溫度管：6或8mm，1-00mm
|
|
XYPT-8x1500mm
|
法蘭：DN100
差壓接頭：1/4內螺紋；
壓力管：M20X1.5，L=600mm;
溫度管：6或8mm，1-1300mm
|
|
XYPT-8x1800mm
|
法蘭：DN100
差壓接頭：1/4內螺紋；
壓力管：M20X1.5，L=1000mm;
溫度管：6或8mm，1-1500mm
|
|
XYPT-8x2000mm
|
法蘭：DN100
差壓接頭：1/4內螺紋；
壓力管：M20X1.5，L=1000mm;
溫度管：6或8mm，1-1600mm
|
注：定制溫壓流一體式皮托管需確認以下參數
1流速管管徑、長度、接頭
2壓力管管徑、長度、接頭（可選）
3溫度管管徑、長度、接頭（可選）
4套管管徑、長度
5法蘭規格、孔距
6加防腐漆（可選）
